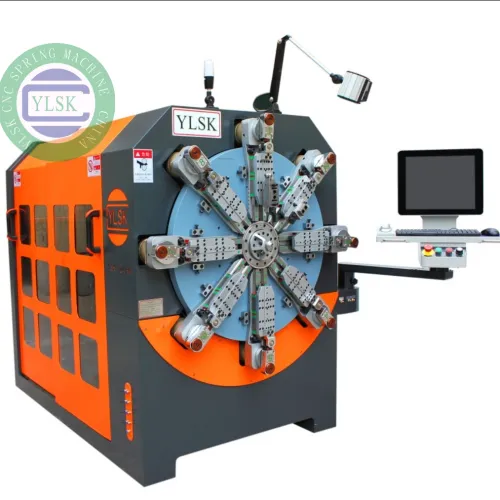

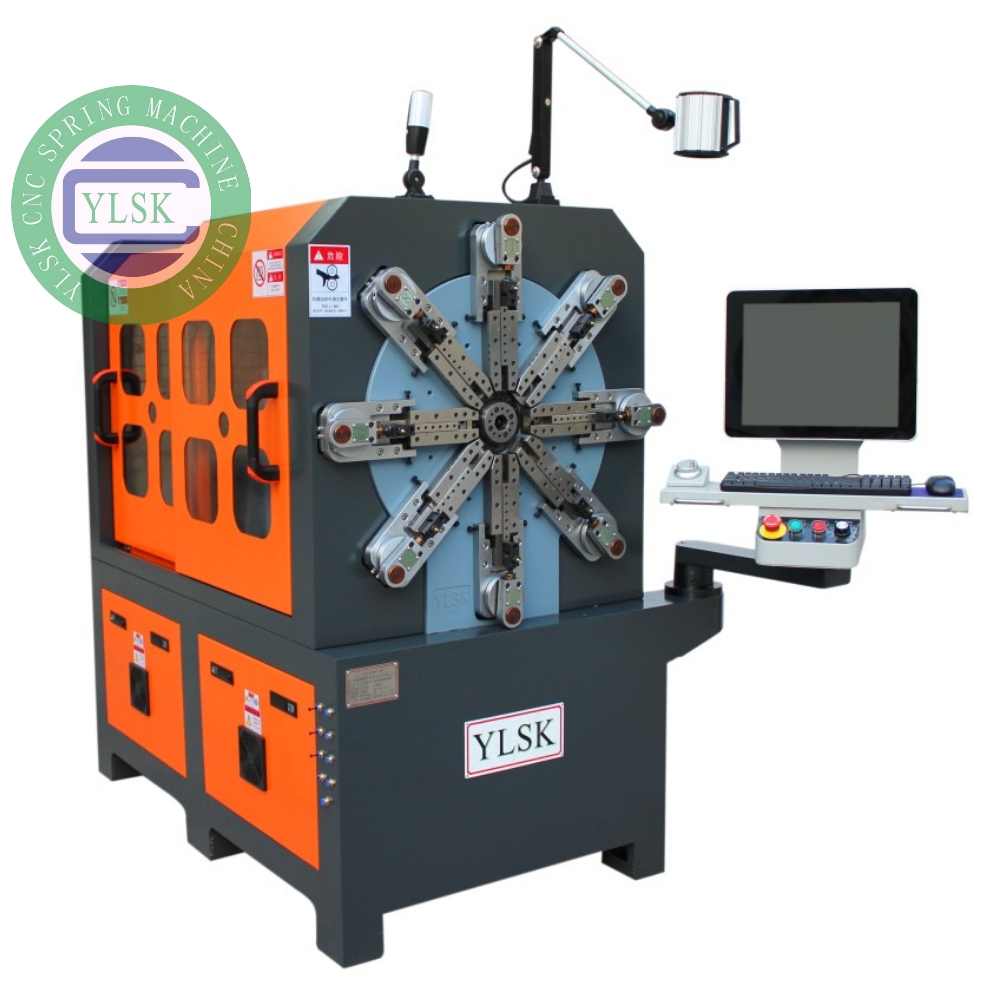

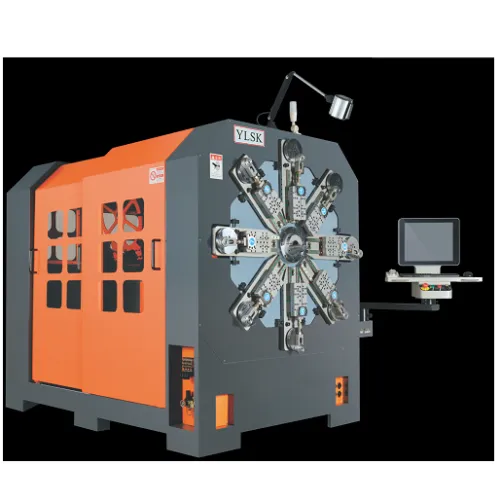

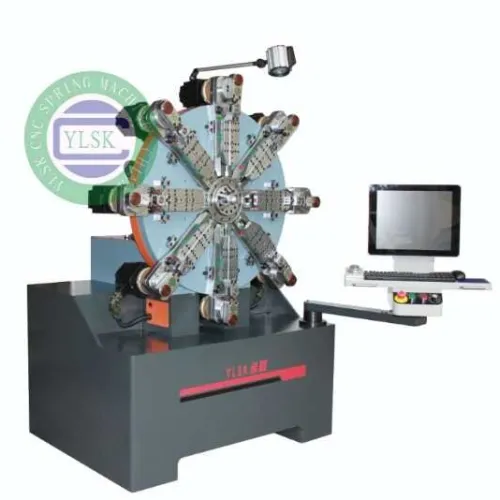

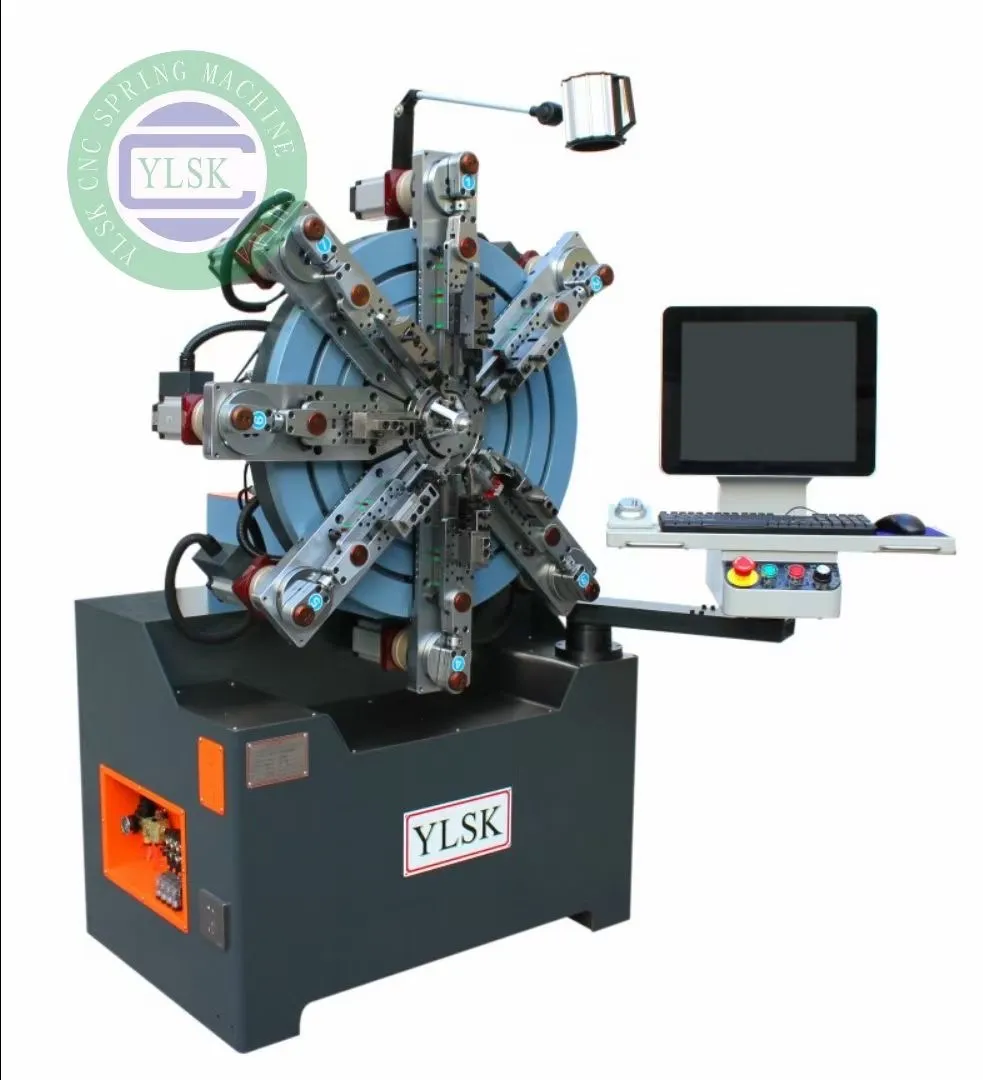

Auotomobile Camless Yay Şekillendirme Makinesi

1. Hata ayıklama işlemi daha uygundur. Kamsız yaylı makinenin benzersiz kamsız ve külbütörsüz tasarımının yalnızca bilgisayar işletim sistemine ve ilgili programlamaya aşina olması gerekir, bu da hata ayıklama sürecindeki zorluğu azaltır.
2, şekillendirme yeteneği daha güçlüdür. Kamsız yay makinesinin kolu sökülüp takılabilir, yani kol, bıçak çarpışması olgusunu önlemek için ürün şekillendirme ihtiyaçlarına göre panel üzerinde herhangi bir konuma demonte edilebilir ve monte edilebilir.
3. Daha hızlı ve daha kararlı. Kontur yolu, geçersiz eylemlerden etkili bir şekilde kaçınabilen ihtiyaçlara göre serbestçe ayarlanabilir. Zaman aralıklarını kısaltın, böylece iş verimliliğini artırın.
、Kamsız yay makinesinin özellikleri
1. Hata ayıklama işlemi daha uygundur. Kamsız yaylı makinenin benzersiz kamsız ve külbütörsüz tasarımının yalnızca bilgisayar işletim sistemine ve ilgili programlamaya aşina olması gerekir, bu da hata ayıklama sürecindeki zorluğu azaltır.
2, şekillendirme yeteneği daha güçlüdür. Kamsız yay makinesinin kolu sökülüp takılabilir, yani kol, bıçak çarpışması olgusunu önlemek için ürün şekillendirme ihtiyaçlarına göre panel üzerinde herhangi bir konuma demonte edilebilir ve monte edilebilir.
3. Daha hızlı ve daha kararlı. Kontur yolu, geçersiz eylemlerden etkili bir şekilde kaçınabilen ihtiyaçlara göre serbestçe ayarlanabilir. Zaman aralıklarını kısaltın, böylece iş verimliliğini artırın.

Tel çevirme yayı makinesi, tel çevirme sistemi ve kıvırma fonksiyonu ekledi. Tel çevirme sistemi fonksiyonunu kullanarak, yay makinesi, tel besleme işlemi sırasında tüm tel besleme parçasının 360 derece ileri ve geri dönmesini sağlayabilir, böylece makinenin çoklu açısal konumlarını gerçekleştirebilir. şekillendirme ve kesme gibi işlemler. Ek olarak, kıvırma cihazının sökülebilir montajı ile, köşe oluşturma ve ark bükme sürecinde karmaşık ürünlerin üretim hızı etkili bir şekilde iyileştirilir, böylece makine gövdesinin güçlü şekillendirme işlevini büyük ölçüde genişletir ve ayrıca makineyi geliştirir. İş verimliliği, operasyon daha basit ve kullanışlıdır.

Kamsız yay makinesinin temel yapısı beş kısma ayrılabilir: doğrultma mekanizması, besleme mekanizması, redüksiyon mekanizması, adım kontrol mekanizması ve kesme mekanizması. 1. Doğrultma mekanizması: Doğrultma mekanizmasının konumu, malzeme rafı ile besleme silindiri arasındadır. İki set doğrultma silindirinden oluşur. Doğrultma sisteminin amacı, çelik telin orijinal eğilme deformasyonunu ortadan kaldırmaktır. Düzleştirme işleminden sonra düzleştirilebilir. Helezon yayın hassasiyetini artırmak için doğrudan şekillendirme makinesine. 2. Besleme mekanizması: Yay makinesinin besleme mekanizması, çelik teli bir veya iki çift besleme tekerleği ile bastıran ve çelik teli besleme tekerleğinin dönüşüyle düz bir çizgide ilerlemeye iten bir cihazdır. Sektör şeklindeki tamamlanmamış dişli şanzımanın besleme tekerleği mili üzerindeki dişliler kullanılarak tamamlanır. Üst ve alt silindirlerin dönüş hızı aynıdır, ancak dönüş yönü tersidir. Besleme tekerleği bir kez döner ve besleme uzunluğu, besleme tekerleğinin çevresidir. Yayın açılma uzunluğu, besleme tekerleğinin dönüş sayısı ile belirlenebilir. Sektör şeklindeki tamamlanmamış dişlinin diş sayısı, besleme tekerleğinin dönüş sayısını kontrol eder. 3. Çap küçültme mekanizması: Redüksiyon mekanizması, yayı sararken yayın dış çapının kontrol mekanizmasını ifade eder. İki ejektör çubuğundan ve ejektör çubuğunu tahrik eden bir indirgeyici kamdan oluşur. Silindirik yaylar üretilirken, yay teli değişmeden kalacak, iki ejektör çubuğunu karşılık gelen konumlara ayarlayacak ve yayın dış çapına uyacak ve ardından iki ejektör piminin konumlarını değiştirmeden sabitleyecektir. Dışbükey, kesik koni yayı gibi değişken çaplı yaylar üretilirken ve üst ejektör çubuğunun ön ve arka cıvataları gevşetilir, böylece ejektör çubuğu, yayın dış çapını değiştirmek için takım tutucuda ileri geri çekilir ve ejektör çubuğu, çeşitli redüksiyon yayları üretme amacına ulaşmak için değişken çaplı kam tarafından tahrik edilir. 4. Zift değiştirme mekanizması: Kamsız yay makinesinin zift değiştirme mekanizması, yay perdesini kontrol etmek için bir mekanizmadır. Bu makinenin iki mekanizması vardır: (1) Bir zift bıçağı ve bir zift değiştiren kamdan oluşur. Değişken kam, yayın etkin dönüş sayısını kontrol etmek içindir ve perde bıçağının altındaki cıvata, yayın yüksekliğini ayarlar; (2) Biyel kolu kam tarafından tahrik edilir, böylece adım bıçağı makineden dışarı itilir ve büyük adımlı yay daha iyi tahmin edilebilir. 5. Kesme mekanizması: Kesme mekanizması, sargı oluşturulduktan sonra düşen yayın son işleme eylemidir ve çelik telin kesilmesi bıçak ve çekirdek tarafından tamamlanır.

Kamsız tel yay makinesi, geleneksel kam yay makinesi temelinde geliştirilmiştir. Bir ana bilgisayar, bir kontrol sistemi, bir motor güç ünitesi, bir yardımcı cihaz ve yardımcı ekipmandan oluşur ve önceki elektrik kontrol mekanik tipinden mevcut olana kadar geliştirilmiştir. Mekatronik. Ana motor, döner yay makinesinin kendisinin mukavemetini ve sertliğini artıran ve döner yay makinesinin çalışma doğruluğunu ve iş verimliliğini daha da artıran alaşımlı çelik döküm paneller, kılavuz raylar, kayar koltuklar ve yüksek hassasiyetli dişliler vb.'den oluşur.
